DX 816 – DX 822

Consolas de puesta al aire serie Broadcast Classic

Consolas clásicas para radios modernas.

Diseñadas para emisoras que necesitan un equipo confiable y simple de operar, integrado a la tecnología de hoy.

Conexiones versátiles que ahorran dinero

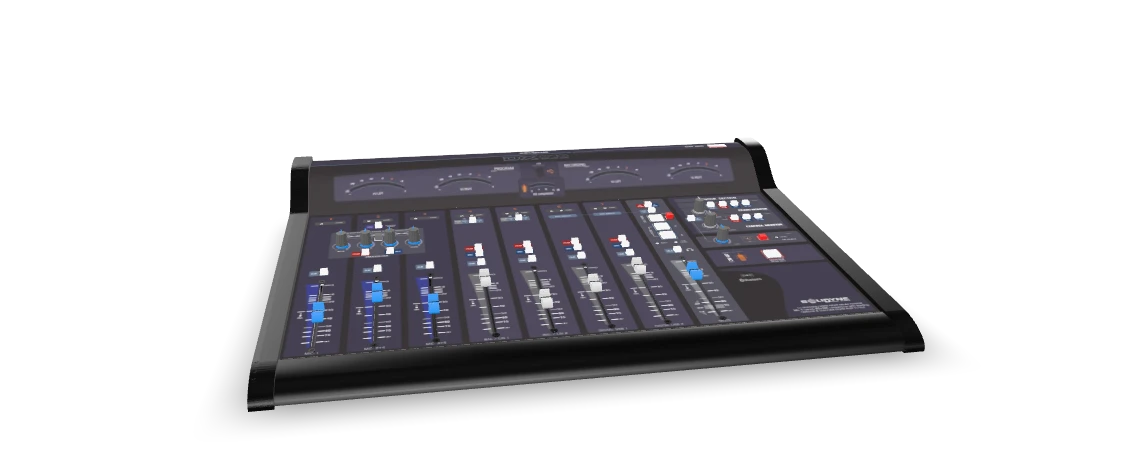

MODELO DX 816

  • 3 canales de micrófono. Dos canales tienen entradas dobles (en paralelo) con compensación automática de nivel, ampiando a 5 la cantidad de micrófonos.

MODELO DX 822

  • 6 canales de micrófono. Cuatro canales cuentan con entradas dobles (en paralelo) con compensación automática de nivel, ampliando a 10 la cantidad de micrófonos.
Conectividad digital
  • Hasta dos computadoras se conectan por USB, sin necesidad de interfaces adicionales.
  • Envía por USB las señales PGM y REC.
  • Un Bluetooth a bordo permite vincular teléfonos móviles.
Conectividad clásica
  • Dos canales de línea con entradas A/B, para conexión de cuatro fuentes de audio.
  • Híbrido interno para dos líneas convencionales o líneas AoIP (requiere conversión a 2 hilos).
  • GPIO para control de dispsitivos externos.
Conectividad avanzada
  • Codificador de streaming para enlace a planta transmisora (opcional).
  • Interfaz de control SmartCam para conmutación automatizada de cámaras (opcional, requiere software)
  • Recepción de streaming para interconexión de estudio o repetidoras.

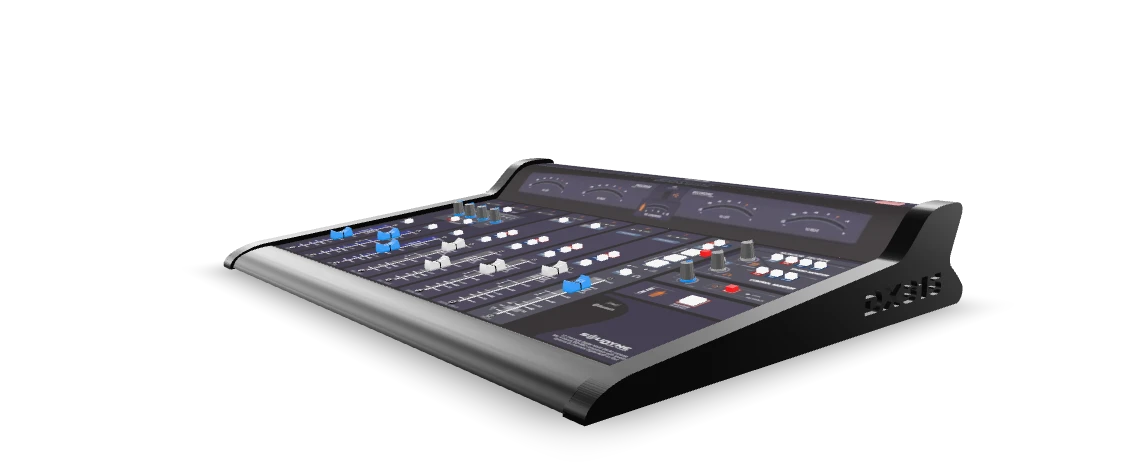

Superficie de trabajo y mezcla

Áreas de operación claras y de operación intuitiva.

Dos buses de mezcla (PGM y REC) + bus CUE (PFL).

Un canal TELCO simplifica la puesta al aire de smartphones (Bluetooth), líneas analógicas (POTS) y el envío mix-minus para comunicaciones cursadas desde la computadora (Zoom, Google Meet, Microsoft Teams).

Soporta conferencias entre todas las comunicaciones, libre de ecos y realimentaciones.

Tally Light a bordo para uso en pequeños estudios.

Enlace directo a planta transmisora

Ahorra el enlace externo. O reemplaza ese antiguo enlace analógico.

Usando una red punto a punto o incluso Internet, la DX envía un stream de audio. En la Planta, un procesador/decodificador lo recibe y lo envía al transmisor, manteniendo la cadena de audio 100% digital.

Hecha para resistir el uso diario en vivo

Atenuadores de cerámica conductiva de +10.000.000 de operaciones.

La tecnología ETM-VCA evita que el audio atraviese los faders, reduciendo ruidos y desgaste.

Superficie de policarbonato libre de desgaste.

Sin serigrafías que se borran ni pinturas que se desgastan.

Botones robustos de conmutación electrónica, sin desgaste mecánico.

Construida en placas independientes, facilitando el mantenimiento.
Faders conectorizados y electrónica crítica en zócalos, para fácil reemplazo.

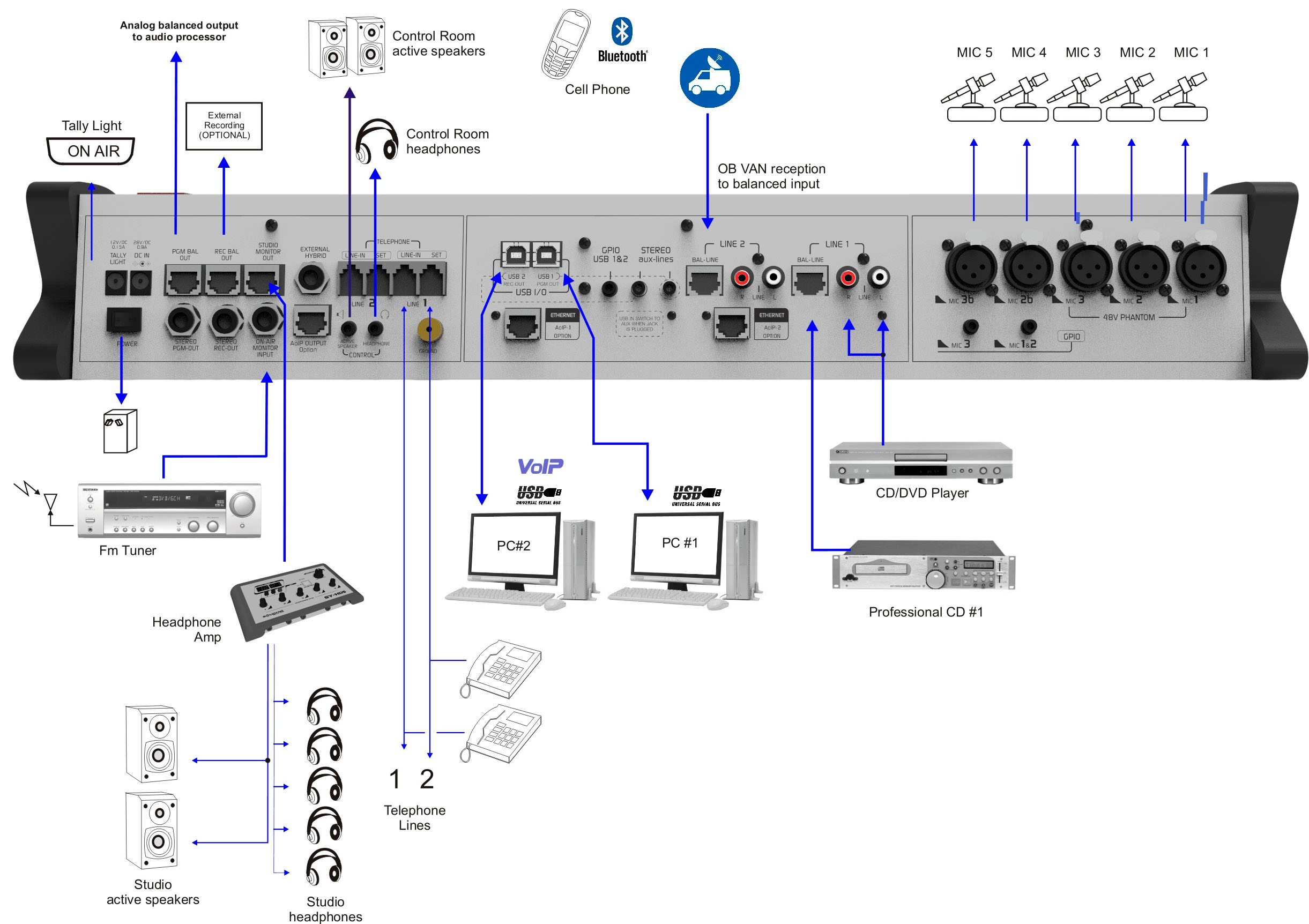

DX816 Diagrama de conexiones
MODELO 816: 5 entradas de micrófono XLR
  • Phantom 48V con conmutación global.
  • Las entradas 2 y 3 comparten el Canal 2 (fader, asignación, CUE y ganancia)
  • Las entradas 4 y 5 comparten el Canal 3
MODELO 822: 10 entradas de micrófono XLR
  • Phantom 48V con conmutación en grupos de 5 entradas.
  • Entradas 2-3 comparten Canal 2; 4-5 comparten Canal 3.
  • Entradas 4 y 5 comparten Canal 5. Entradas 9 y 10 comparten Canal 6.
2 balanceadas RJ45
  • Cables adaptadores RJ45-audio disponibles (opcionales)
  • Pinout StudioHub compatible.
4 auxiliares no balanceadas
  • 2 RCA en canales LINE-1 y LINE-2.
  • 2 TRS 1/18″ (miniplug) en canales USB.
2 puertos USB independientes
  • USB-1: reproducci{on estéreo y grabaci{on de señal PGM.
  • USB-2: reproducci{on estéreo y grabación de señal REC.
  • Plug & Play: drivers estándard de Windows/Linux.
Bluetooth
  • Vincula un smartphone a la consola.
  • Requiere USB-1 conectado y alimentado para operar.
2 lineas terrestres (POTS)
  • Híbrido de 2 líneas convencionales RJ11.
  • Conectores para los teléfonos asociados.
  • Soporta conferencia contra Bluetooth y USB (software de comunicaciones en la PC).
Señal PGM
  • 1 balanceada sobre RJ45.
  • 1 no balnceada sobre TRS 1/4″
  • Envío a PC via USB-1.
  • Digital AES3 (opcional) Entrega PGM y REC sobre un RJ45.
Señal REC
  • 1 balanceada sobre RJ45.
  • 1 no balnceada sobre TRS 1/4″
  • Envío a PC via USB-2.
  • Digital AES3 (opcional) Entrega PGM y REC sobre un RJ45.
Envío/recepción de streaming
  • La opción /AoIP para envíar o recibir un stream RTP de audio estéreo.
  • Usos: Enlace digital a planta transmisora. Conexión a otros estudios.
  • Se pueden agregar hasta dos módulos /AOIP para enviar PGM y REC.
  • Soporta cambio de firmware para conexión a servidores Icecast/Shoutcast.
Estudio
  • Salida Studio Monitor (RJ45) para distribuidores Solidyne StudioBox.
  • Entrega señales de auriculares y altavoces.
  • Incluye adaptador a TRS hembra para uso sin StudioBox.
Cabina de Control
  • Salida para auriculares (Jack TRS 1/8″) .
  • Salida de línea para altavoces potenciados (Jack TRS 1/8″).
GPIO
  • Modelos DX816: 5 señales GPO (Mics 1, 2 y 3; USB 1 y 2).
  • Modelo DX822: idem 816 más mics 4, 5 y 6.
  • Salida Tally Light +12 V.
Smart CAM (opcional)
  • Señales de control para control de cámaras y escenas.
  • Requiere software de switcher de video para automatizar el ponchado de cámaras.
STUDIOBOX

Distribuidores de auriculares para el estudio.

Auriculares

Altavoces

Talck-Back

Reloj

HD5: DISTRIBUIDOR DE 5 AURICULARES

Doble entrada para diferenciación de grupos de auriculares.

Reloj y contador de tiempo en el aire.

Conexión y control de volumen para parlantes monitores del Estudio.

Sistema de talck-back para habar a la cabina de control.

HD 3: DISTRIBUIDOR DE 3 AURICULARES

Doble entrada para diferenciación de grupos de auriculares.

Conexión y control de volumen para parlantes monitores del Estudio.

Sistema de talck-back para habar a la cabina de control.

Qué hay en la caja
  • Consola serie DX (unidad base 816 u 822)
  • Fuente switching 90–240 V
  • 2 cables USB A–B
  • Cable adaptador salida Studio Monitor
  • 1 conector tubular 2,5 mm (Tally Light)
  • Accesorios (opcionales):
  • Kit de cables Solidyne MNG 816/822
  • Indicador LED “En el Aire” LA100
  • SudioBox HD3 / HD5
FUNCIONES OPCIONES

opción /AoIP: Módulo streamer encoder/decoder RTP 2 canales (estéreo). Ambos modelos soportan hasta 2 módulos /AoIP (excepto que se instale la opción AES3).

opción /AES: salida digital PGM AES3
opción /CAM: Modulo para control automatizado de cámaras por software (Radio Visual).

CAPACIDAD DE MEZCLA

Micrófonos:
DX816: Hasta 5 micrófonos sobre 3 canales.

DX822: Hasta 10 micrófonos sobre 6 canales.
Compresor de mezcla de micrófonos para mantener los niveles consistentes.
Líneas: Dos digitales USB + auxiliares analógicas.
Comunicaciones: Conferencia entre teléfono Bluetooth + 2 líneas analógicas + softtware en PC.
Buses: Dos mezclas principales: PGM y REC. Bus CUE pre-fader para escucha previa.

ENTRADAS Y SALIDAS

DX816: 5 entradas para micrófonos balanceadas XLR.
DX816: 10 entradas para micrófonos balanceadas XLR.
2 puertos USB audio, 2×2 canales estéreo.
2 entradas de línea balanceadas (RJ45)

4 entradas auxiliares no balanceadas (2 RCA – 2 Miniplug)
1 entrada para sintonizador externo (monitoreo). TRS estéreo.

Salida principal PGM estéreo balanceada (TRS)

Salida de grabación/REC estéreo balanceada (TRS)

Inserción para procesador externo del envío USB (para streaming) (TRS)
4 salidas para auriculares (TRS 1/8″)

Salida auricular #1 trabaja como salida para parlantes monitores de Estudio con silenciado automático al activar micrófonos (si se conecta una luz de aire).

TELCO

Bluetooth para teléfono móvil.
Híbrido analógico de dos líneas (POTS).
Envío mix-minus vía USB para apps de comunicaciones (desde la PC).

DOCUMENTACIÓN

Manual completo, guías de instalación, conexión, operación avanzada, diagramas y especificaciones detalladas disponibles en el Centro de Documentación
